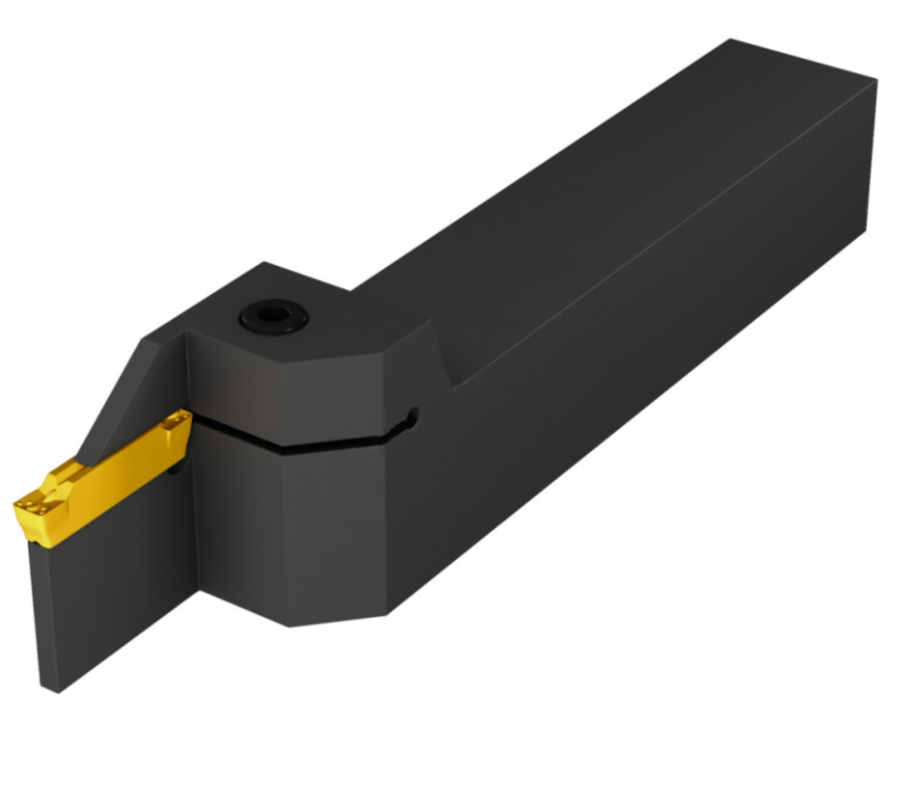

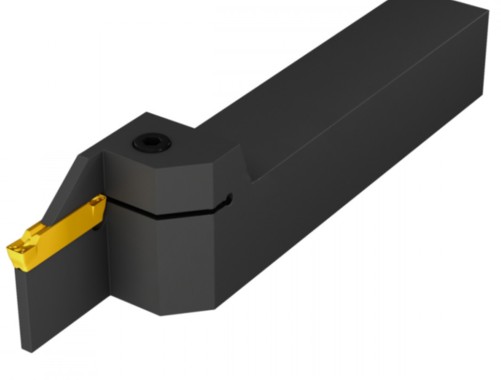

Державки отрезные и канавочные: особенности, назначение и использование
Отрезные и канавочные державки со сменными пластинами применяются для отрезки детали от заготовки с помощью станка, обработки различных канавок, в том числе для нарезания наружных торцевых и внутренних канавок разной глубины и ширины.
Отрезную державку можно использовать также, если необходимо нарезать широкую канавку незначительной глубины.
Преимущества державок со сменными пластинами
Применение в токарных работах державок со сменными пластинами имеет ряд весомых достоинств:
обеспечение требуемого допуска и высокого качества поверхности, повышенная точность обработки;
- минимизация износа режущей кромки, долгий срок эксплуатации;
- удобство в использовании;
- ускорение рабочих процессов, повышение производительности;
- заметное сокращение вибрации;
- уменьшение заедания;
- при хранении инструмента — оптимизация рабочего пространства.
Дополнительное важное преимущество — при механическом креплении пластин и необходимости их замены (в т. ч. при износе/поломке) производится их быстрая смена элемента без замены всего инструмента.
Монолитные резцы дешевле, но их единственная режущая кромка, как правило, быстро изнашивается, ее необходимо часто затачивать. При механическом креплении пластин в момент затупления кромки сменная пластина с помощью простых манипуляций поворачивается на другую режущую кромку. При использовании всех кромок пластина меняется на новую.
Сменные твердосплавные пластины, используемые с отрезными и канавочными державками, могут применяться при обработке на высоких скоростях, имеют повышенную стойкость к износу. Повышение температур обрабатываемых материалов не влияет на итоговый результат.
Особенности отрезных и канавочных державок
Отрезные токарные державки, в отличие от канавочных, обладают относительно более толстой режущей кромкой и меньшей высотой головки. У канавочных заметно более тонкая ножка. Они могут иметь самую разную геометрию.
По расположению ножки со сменной пластиной и в зависимости от направления подачи отрезные державки бывают правосторонними и левосторонними. Направлением подачи считают сторону державки с режущей кромкой при направленной головке резца к лицевой стороне обрабатываемой детали.
