- Описание

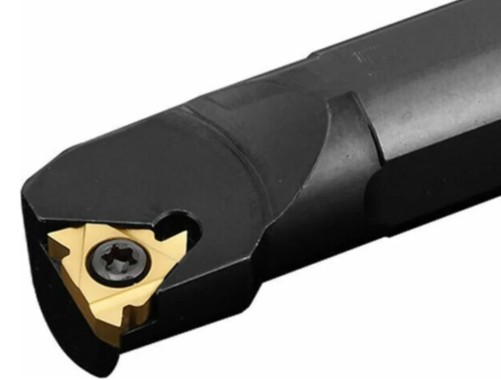

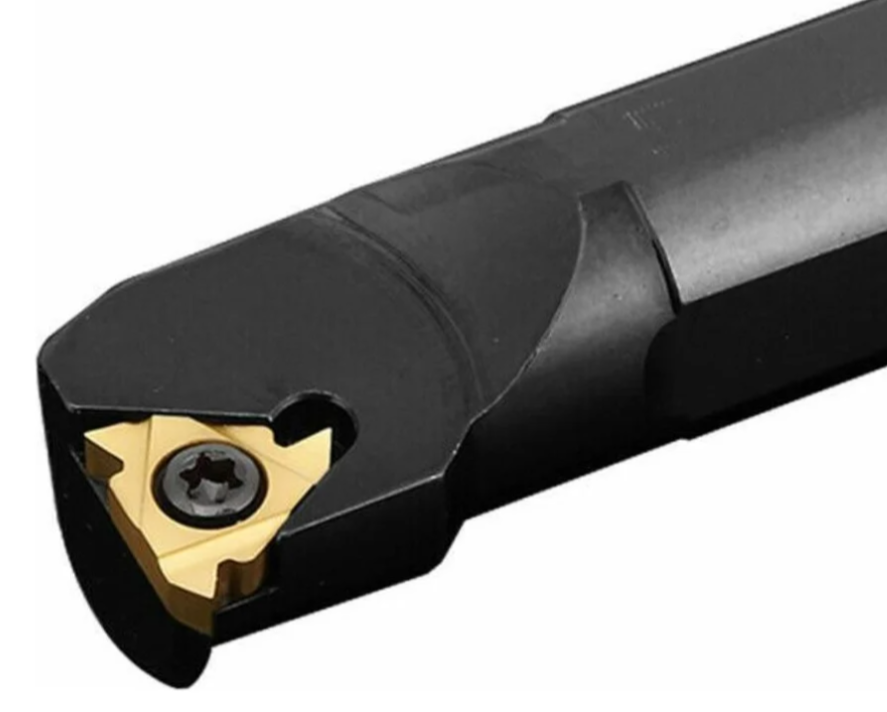

Резьбовые державки представлены двумя типами:
- для внутренней обработки;
- для наружного резьбонарезания.
В зависимости от направления винтовой линии различают два исполнения:
- правостороннее, нитка резьбы выполняется по часовой стрелке;
- левостороннее, винтовая линия формируется против часовой стрелки.
Резьбовая державка – сборный инструмент, состоящий из самой державки, опорной подкладной пластины и винта.
Технические характеристики державки:
- минимальный диаметр растачивания;
- диаметр хвостовика;
- длина державки;
- вид нарезания резьбы: внутренняя, наружная;
- исполнение: правое, левое;
- тип прижима резца;
- марка резьбовой пластины;
- размер пластины;
- материал державки.
Державка выполнена из закалённой стали с высокими прочностными характеристиками, что гарантирует длительный срок эксплуатации.
Крепление пластины выполняется с помощью винта, что соответствует типу прижима S. Материал винта – прочная износостойкая сталь, выдерживающая многократных зажим пластин. Токарная державка комплектуется ключом, с помощью которого затягивается винт, фиксируется резьбовая пластина. Максимально плотное прижатие пластины к державке даёт эффект цельного резца, повышает качество нарезки витков.
- Подкладная пластина выполняет множество функций:
- предотвращает скол режущей кромки;
- защищает резец от поломки;
- регулирует угол наклона резьбовой пластины;
- обеспечивает заданную точность профиля;
- снижает вибрацию;
- повышает жесткость инструмента;
- способствует распределению нагрузки при обработке;
- предотвращает износ инструмента по задней поверхности;
- препятствует деформации державки.
Подкладная пластина служит жёсткой основой режущей пластины. Материал – высокотвёрдая теплостойкая сталь.
Токарная державка является вспомогательным инструментом, в котором крепится режущая пластина. Державка изготавливается под размер ISO, что позволяет использовать унифицированные режущие пластины.
Резьбонарезные пластины – твердосплавные, применяются для нарезки резьбы на стальных и чугунных деталях. Пластины имеют различную геометрию и размеры. Резцы подбираются по характеристикам в зависимости от профиля нарезаемой резьбы.
К техническим характеристикам резцов относят:
- угол профиля резьбы: 55°, 60°;
- шаг резьбы;
- направление резания: правое, левое;
- толщина пластины;
- диаметр отверстия;
- диаметр вписанной окружности;
- размер пластины.
Материал резьбовой пластины позволяет выполнять резьбонарезание на больших скоростях с высокой точностью. Геометрия передней поверхности резца расширяет диапазон обрабатываемых материалов. Пластины резьбовые износостойки и долговечны, выполняют качественную нарезку витков.
