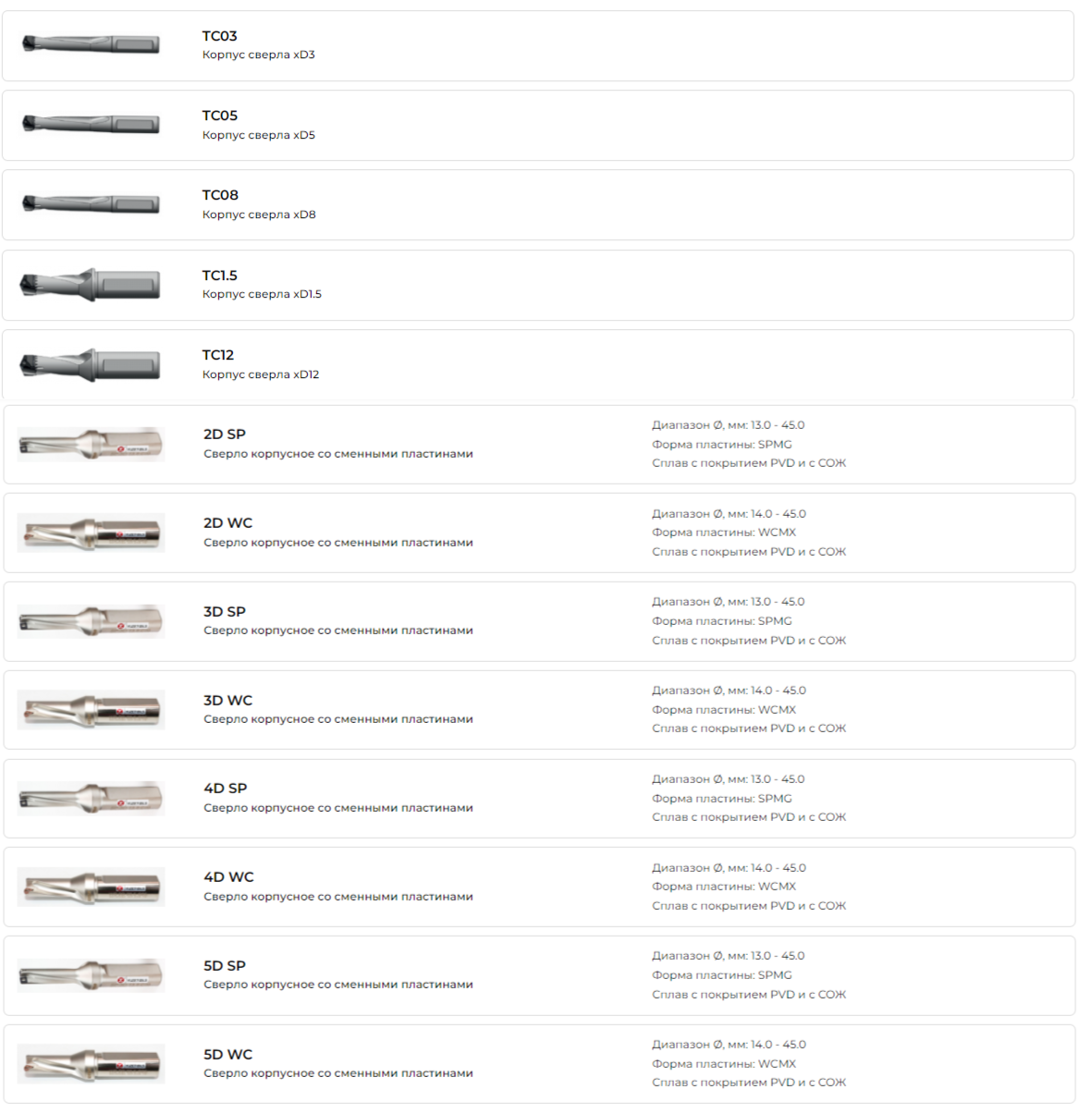

Корпусные сверла со сменными пластинами

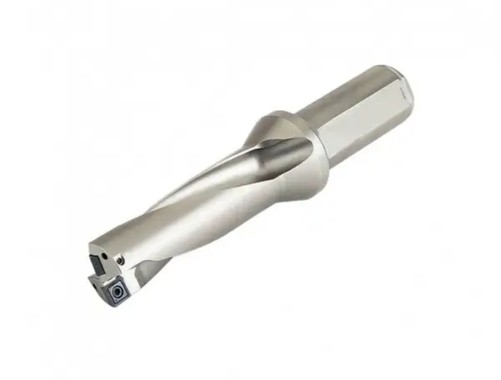

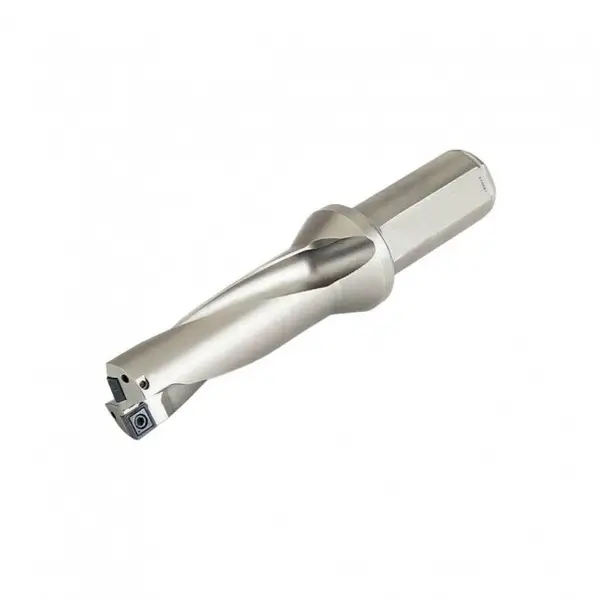

Сверло со сменными пластинками - это осевой инструмент для сверления отверстий в различных материалах. Состоит из стального корпуса и сменных режущих пластин, крепление которых осуществляется винтом.
"Сверлами со сменными пластинками получают:
Точность отверстия:
- глубина сверления 2 ÷ 3хDc – H12 ÷ H13
- глубина сверления 4 ÷ 5хDc – H13 ÷ H14
Шероховатость:
- подача 0.05 ÷ 0.1 мм/об = Ra до 0.5 мкм;
- подача 2.0 ÷ 4.0 мм/об = Ra от 2.0 ÷ 4.0 мкм"
Преимущества сверл со сменными пластинками:
- Быстрая замена режущей твердосплавной пластин;
- Работоспособность по различным группам материалов;
- Высокая производительность и экономически эффективная обработка отверстий;
- Не требуется предварительного засверливания отверстий.
- Возможно сверление, врезание, пересечение отверстий с входом под углом или выходом, растачивание и т.д.
- Для минимизации затрат на отверстие, применяются квадратные пластины.
Рекомендации по сверлению:
- обеспечить суммарное биение инструмента и оправки в пределах 0.02 мм;
- обеспечить использование инструмента с минимально возможным вылетом;
- Для сверла с внутренним подводом охлаждающей жидкости (эмульсией), обеспечить:
Давлением СОЖ
Минимально рекомендуемое давление СОЖ 10 бар при ≤3 x D
Минимально рекомендуемое давление СОЖ 30 бар при > 3 x D
Мин. рекомендуемое давление 40 бар, если >5 x D.
Состав СОЖ
Рекомендуемый раствор эмульсии 5 - 12 %. При сверлении нержавеющей стали и высокопрочных сталей рекомендуется 10 - 25 % эмульсии."
- При врезании в неплоскую поверхность (выпуклую, вогнутую, наклонную под углом 2˚ ÷ 89˚ или изогнутую) необходимо снизить подачу на входе и выходе до 1/3 от рекомендованной.
- При врезании и выходе из материала используя корпуса ≥ 3 x D, для исключения возникновения вибрации и разрушения режущей кромки. Скорость подачи инструмента должна быть в два раза меньше, от рекомендованной.
