Описание конструкции сверл

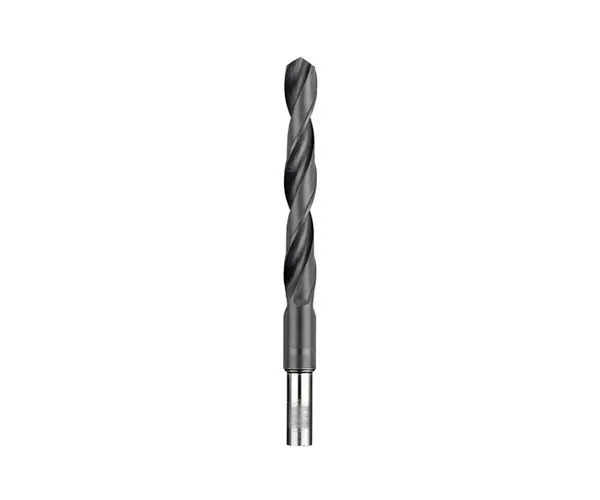

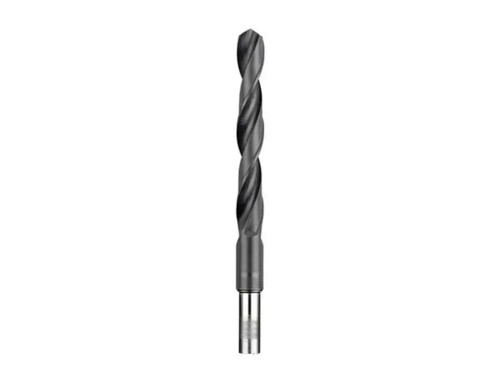

Сверла спирального типа из быстрорежущих сталей состоят из рабочей части цилиндрической формы и хвостовика. Пара винтовых канавок на рабочей поверхности сверла образует режущие кромки. Хвостовик имеет форму цилиндра или конуса (обычно Морзе) и предназначен для закрепления инструмента в патроне/шпинделе станка.
Виды сверл
Сверла из быстрорежущих сплавов выпускаются трех классов точности: А1 (повышенной) и В1, В (нормальных). По своим конструктивным особенностям такие сверла бывают левые и правые, с шейкой и без нее, цельные и сварные, с коническим и цилиндрическим хвостовиком.
Сверла с конусом Морзе отличает высокая точность центрирования, возможность оперативной смены инструмента, надежность закрепления.
Материалы сверл
Отечественные производители изготавливают сверла из быстрорежущих сталей по ГОСТ 19265-73, обычно, марки Р6М5 с 6% содержанием вольфрама и 5% содержанием молибдена. Аналогом выступает сталь Р18, она также относится к категории быстрорежущих, но содержит больше вольфрама – до 18%. В результате увеличивает стойкость к термическому воздействию и механической деформации.
Зарубежный инструмент производится из быстрорежущих сталей М2 или М35 или М42. В продаже представлена продукция со следующей маркировкой:
HSS (М2) – быстрорежущая сталь в базовом исполнении, аналог Р6М5.
HSS E (М35 или М42) – сплав с высоким содержанием кобальта (аналоги Р6М5К5 или Р6М5К8).
Технические характеристики и маркировка сверл
К основным параметрам спиральных сверл относятся: диаметр, общая длина (L), рабочая длина (l), угол заточки (φ°), марка сплава, а также номер конуса Морзе (для инструмента с коническим хвостовиком). На маркировке сверла указывается его диаметр и класс точности, марка стали и фирма-производитель. Исключение составляют изделия диаметром до 2 мм – на такие сверла маркировка не наносится. Допускается не указывать марку для сверл из сплава Р6М5, а вместо обозначения быстрорежущей стали использовать аббревиатуру HSS.
Подходящее сверло по металлу подбирается с учетом необходимой глубины и диаметра отверстия, свойств обрабатываемого материала и способа крепления инструмента.
